Алгоритм создания каркасной модели

Список разделов Геология Каркасное моделирование

Описание: Моделирование поверхности рудных тел, пластов и прочих объектов геологической среды

#1 светлый » 21.10.2013, 20:04

В большинстве снимаемых лазерным сканером камер существуют либо недоступные сканеру полости, либо присутствующий груз в камере, в связи с чем съемку камеры приходится дорабатывать вручную. Попытался решить вопрос следующим образом: создал палетку разрезов по камере, на каждом разрезе отредактировал сечение так, чтобы на разрезе присутствовал нижележащий груз (верхняя граница груза на разрезе - нижняя часть съемки камеры). Затем установил сцепки между сечениями, и попытался создать каркасную модель (простой триангуляцией, по Кунсу и Делоне) Однако ни в одном случае не удалось построить желаемую каркасную модель - либо выделяются неверные заплатки(точнее сказать - желаемые периодически выбрать не удается), и плюс к тому же присутствует неправильная ориентация некоторых треугольников. Возможно, дело в неправильно установленных сцепках либо в неправильно созданных контурах на разрезах палетки? В руководстве пользователя процесс создания каркасных моделей описан недостаточно.. Может быть, есть другие способы отстроить каркасную модель? Без отображения вероятного очистного (а потом и заложенного) пространства любой разрез становится неактуальным, а процесс редактирования произвольного разреза с наличием на нем хотя бы нескольких камер может занять не одни сутки..

gtm-файлы камеры и палетки разрезов прилагаю
Вложения
КАМЕРА 3п2 липа.zip
(189.29 КБ) Скачиваний: 870
Палетка разрезов.zip
(5.31 КБ) Скачиваний: 1121

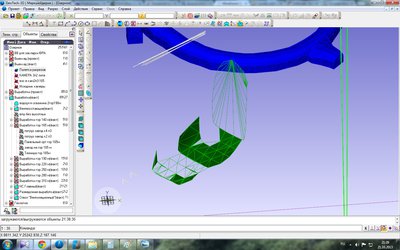

попытка построить каркасную модель груза

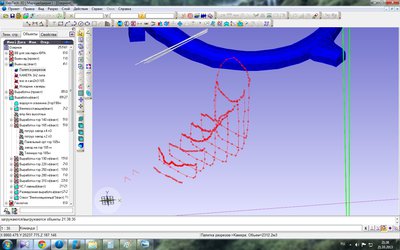

созданный вручную груз на каждом разрезе палетки
светлый M
Аватара
Возраст: 30
Репутация: 1
Лояльность: 2
Сообщения: 9
Зарегистрирован: 31.07.2013
С нами: 5 лет 7 месяцев

#2 Денис Харисов » 22.10.2013, 10:02

Если я не ошибаюсь, схожую проблему решил Уразгулов. Он говорил что ему удалось после редактирования сечений получить адекватную 3D модель камеры. попробуйте у него спросить
Денис Харисов M
Возраст: 31
Откуда: about.me/denis_kharisov/
Репутация: 1
Лояльность: 1
Сообщения: 39
Зарегистрирован: 23.07.2013
С нами: 5 лет 7 месяцев

#3 Konstantin » 22.10.2013, 11:09

В палетке разрезов контура неверно размещены по сечениям. Так же присутствуют сечения без контуров. Каким образом была получена такая палетка разрезов?
Konstantin M
Возраст: 33
Откуда: Апатиты
Репутация: 2
Лояльность: 1
Сообщения: 19
Зарегистрирован: 15.07.2013
С нами: 5 лет 8 месяцев

#4 светлый » 22.10.2013, 13:24

Денис Харисов, не отправляй меня к себе же)) пока решилась проблема редактирования съемки, а именно - отсечение части съемки камеры. Жаль, что ты не был на совещании)

Добавлено спустя 11 минут 17 секунд:
Константин, сечения без контуров - потому что редактировать эти сечения нет смысла (груза там нет)
Konstantin писал(а):В палетке разрезов контура неверно размещены по сечениям. Каким образом была получена такая палетка разрезов?
Неверно размещены по сечениям - это как? Может быть, я взялся за решение проблемы не так. Попробую объяснить свою задумку:
Подгружаем съемку камеры в Mineframe, для подсчета объемов/и для последующего акта на закладку/ получаю разрезы через 5 метров(у нас принято так). На первых разрезах нет груза, на последующих есть, в связи с чем верхнюю часть контура камеры на разрезе удаляю, и вручную пририсовываю снизу груз. Из отредактированных контуров на палетке разрезов хотел получить каркасную модель груза (снизу камеры). То есть модель отснятой камеры будет одним телом, а каркасная модель груза - другим отдельным телом. Повторюсь - возможно, я выбрал не самый лучший способ создания каркаски груза.. Может быть, есть другой вариант?
светлый M
Аватара
Возраст: 30
Репутация: 1
Лояльность: 2
Сообщения: 9
Зарегистрирован: 31.07.2013
С нами: 5 лет 7 месяцев

#5 Zvonareva » 22.10.2013, 14:59

На палетке разрезов есть разные контура, которые имеют совпадающие точки. Все эти точки необходимо сделать общими, затем проставить сцепки, после этого можно создавать каркасную модель, выделяя отдельные заплатки.
Zvonareva F
Откуда: Апатиты
Репутация: 1
Лояльность: 0
Сообщения: 4
Зарегистрирован: 05.07.2013
С нами: 5 лет 8 месяцев

#6 Konstantin » 22.10.2013, 15:13

В ролике показано, как можно привести созданную ранее палетку разрезов к такому виду. После получения такой структуры можно формировать сцепки, если автоматическое построение каркаса не устраивает.
По поводу других вариантов мало что могу сказать, т.к. мне неизвестны исходные данные:
  • Если есть только съемка камеры, то да, вариант построения каркаса с помощью палетки разрезов подходит, хотя инструмент предполагал только подсчет объемов. Иной вариант - создавать новый объект (выемочную единицу), в нем создавать сечение и переносить контура с палетки разрезов в этот объект на соответствующие сечения.
  • Если же есть еще съемка поверхности груза, то можно воспользоваться инструментом "Объект и поверхность" для отсечения части каркаса камеры.
  • Если есть съемка камеры с учетом груза, то можно воспользоваться инструментом "Операции с каркасами" для вычитания этого каркаса из исходной съемки камеры, чтобы получить каркас груза.
Вложения
karkas.rar
(3.21 МБ) Скачиваний: 281
Konstantin M
Возраст: 33
Откуда: Апатиты
Репутация: 2
Лояльность: 1
Сообщения: 19
Зарегистрирован: 15.07.2013
С нами: 5 лет 8 месяцев

#7 светлый » 23.10.2013, 10:34

На видеоролике выглядит как минимум обнадеживающе, благодарю! В ближайшие дни у нас замер, как будет свободное время попробую сам отстроить.
светлый M
Аватара
Возраст: 30
Репутация: 1
Лояльность: 2
Сообщения: 9
Зарегистрирован: 31.07.2013
С нами: 5 лет 7 месяцев

#8 светлый » 24.10.2013, 12:21

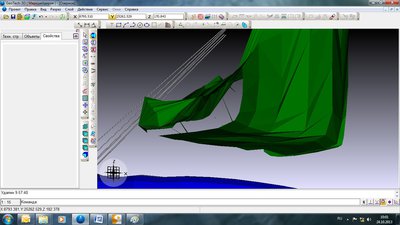

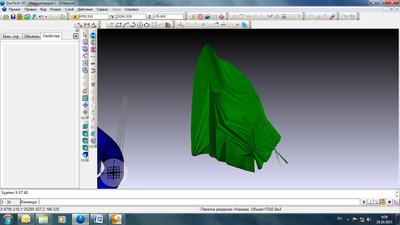

Нижний скрин - вначале получил каркаску в таком виде. Добавил сцепки на первые два сечения аналогично тому, как показано в ролике - получил каркасную модель чуть лучше, но "подошву" между первым и вторым сечением программа не закрыла (верхний скрин). Попробую перестроить заново на выходных..
Вложения
светлый M
Аватара
Возраст: 30
Репутация: 1
Лояльность: 2
Сообщения: 9
Зарегистрирован: 31.07.2013
С нами: 5 лет 7 месяцев
