Результат съемки сканером.

Список разделов Подземные горные работы Моделирование выработок

Описание: Создание проектных и фактических подземных выработок

#1 elpi » 10.03.2017, 07:29

Есть результат съемки выработки сканером в формате dxf. Процесс разделен на 3 этапа, соответственно получилось 3 объекта, которые мне надо соединить. Загружаю в майнфрэйм, они выходят в разных плоскостях. Как мне их соединить?

Добавлено спустя 41 минуту 58 секунд:
Далее

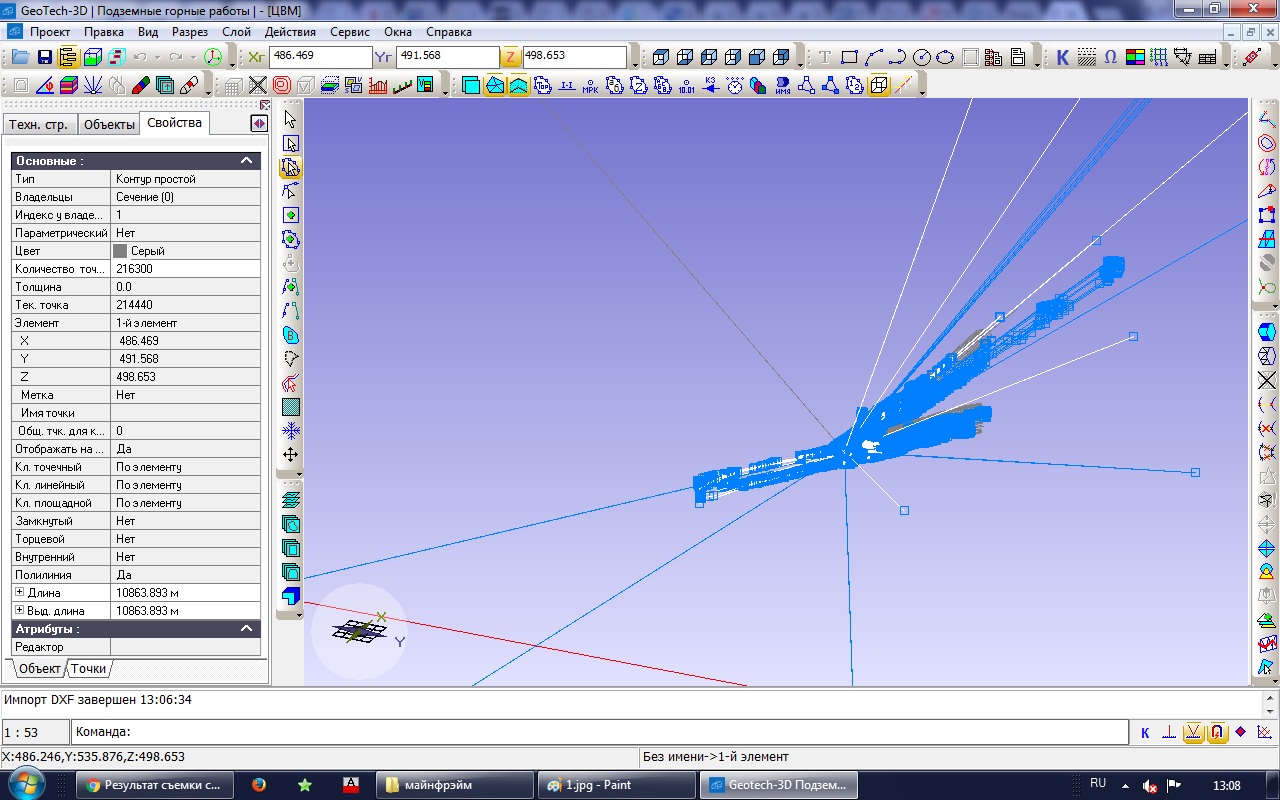

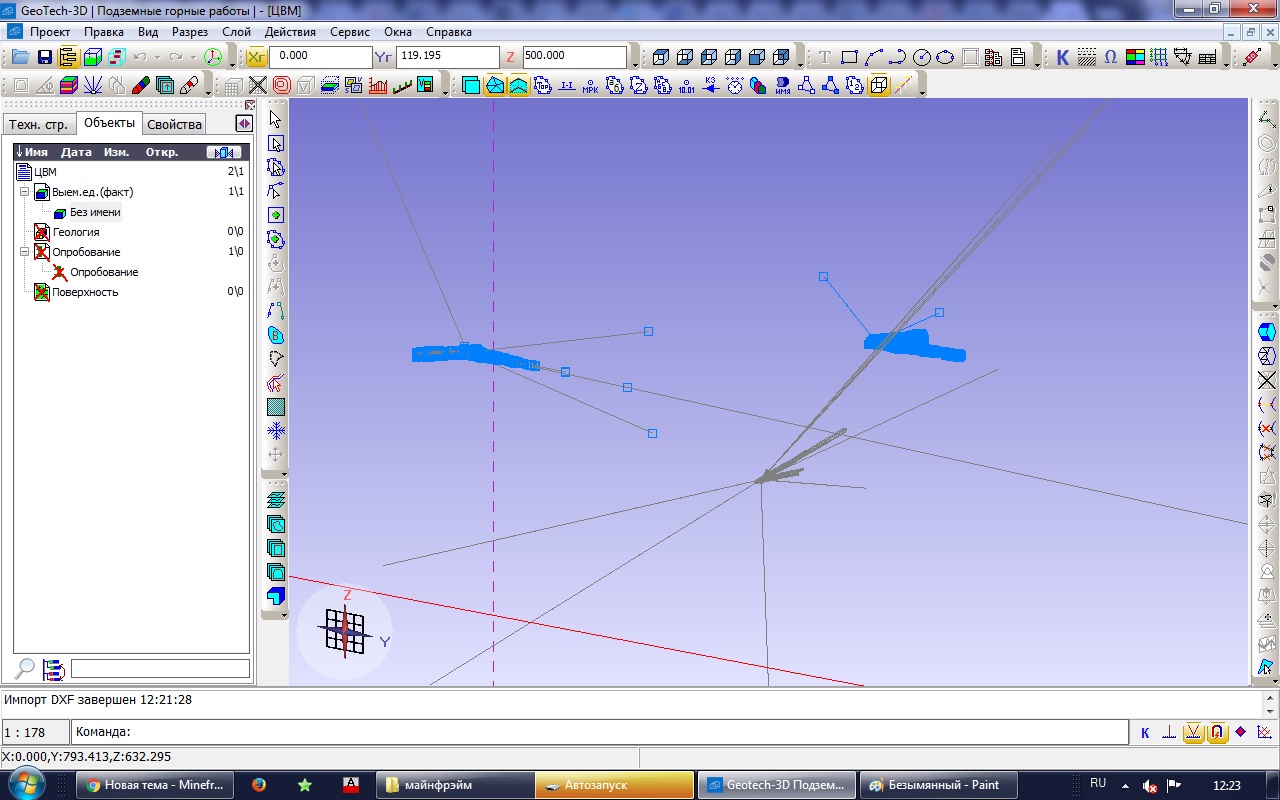

попробовала вот так сделать,все 3 объекта сместила по координатам х=500, у=500, Z=500. Получается такое . но, по-моему, идет наложение друг на друга

Добавлено спустя 14 минут 36 секунд:

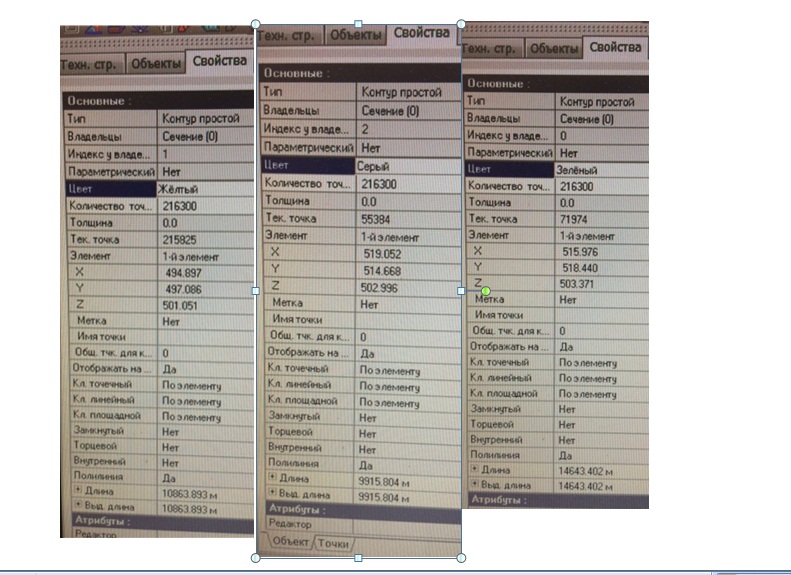

вот
их параметры. Как мне сделать, чтобы эти 3 объекта были продолжением друг друга?
Вложения
elpi
Репутация: 0
Лояльность: 0
Сообщения: 7
Зарегистрирован: 26.01.2016
С нами: 2 года 11 месяцев

#2 Леонид » 13.03.2017, 12:26

Добрый день!
Для ответа нужны файлы.
Если они у вас попадают в разные места, может, есть ошибка в определении точки стояния сканера?
Леонид
Репутация: 2
Лояльность: 0
Сообщения: 40
Зарегистрирован: 03.04.2013
С нами: 5 лет 9 месяцев

необходимость сшивки отпала

#3 elpi » 16.03.2017, 12:24

Но все равно на будущее я бы хотела знать как сшивать такой материал. gps привязки у сканера нет, и за каждую новую точку отсчета съемки берет 0, поэтому получается наложение 3ёх объектов друг на друга.
Сейчас меня интересует другой вопрос:
1) все таки я не очень поняла как создать отсекающую плоскость, как правильно пользоваться инструментом "Выбор области" для удаления ненужной области.
Хотела по точкам удалить, но их 200 тыс. точек.
2) как подсчитать объем объекта съемки, каркас выходит совсем неверный, по треугольникам хочу исправить, но не получается из-за количества точек, программа зависает.
Вложения
elpi
Репутация: 0
Лояльность: 0
Сообщения: 7
Зарегистрирован: 26.01.2016
С нами: 2 года 11 месяцев

#4 Леонид » 19.03.2017, 17:43

1. Необходимо каждую стоянку сканера снять прибором, получить координаты и задать эти координаты вместо 0,0,.
2. Прикрепил ролик по инструменту "Выбор области"
3.Построение поверхности камеры расчет объемов https://www.youtube.com/watch?v=KWFyDZGo2xs&index ... 4Qq7ix8q-7Icd6MqL0J_qp0kwQyYTR
Вложения
Выбор области.rar
(1.95 МБ) Скачиваний: 197
Леонид
Репутация: 2
Лояльность: 0
Сообщения: 40
Зарегистрирован: 03.04.2013
С нами: 5 лет 9 месяцев

Спасибо

#5 elpi » 21.03.2017, 07:23

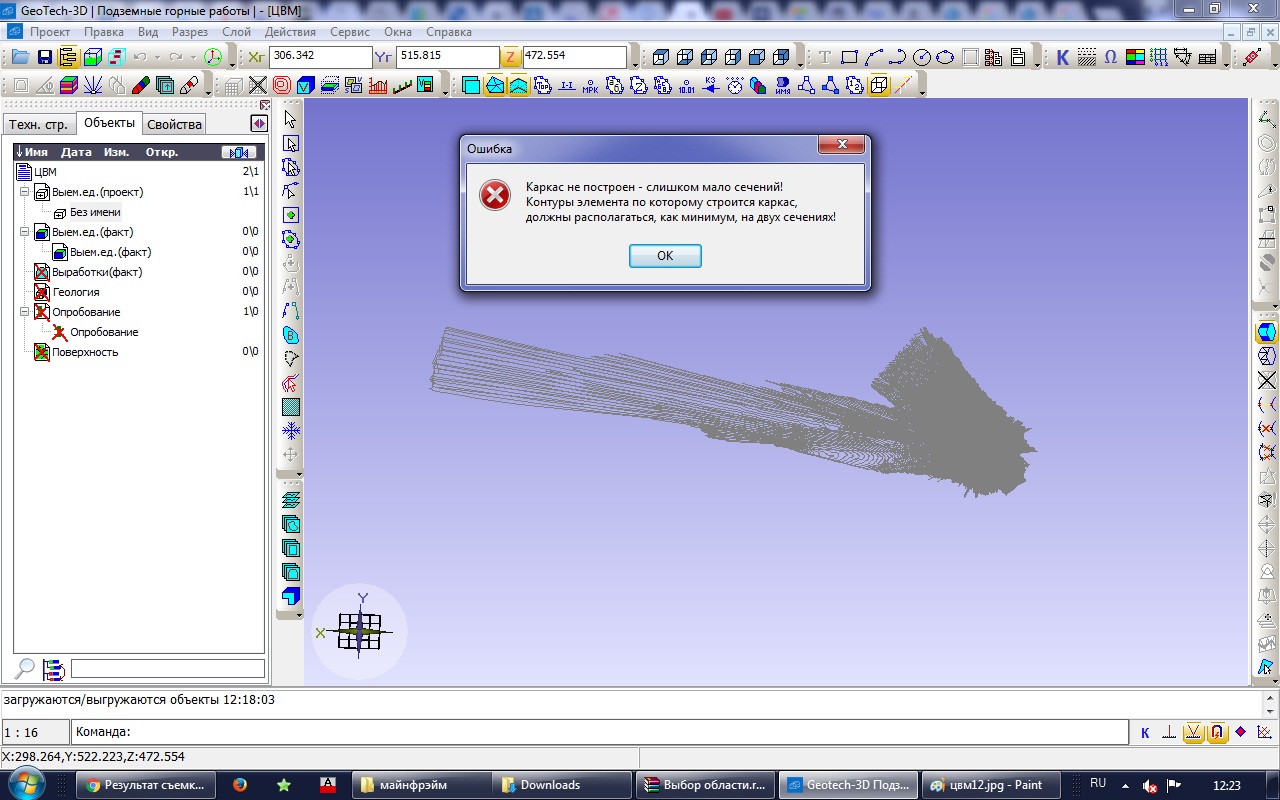

Инструмент Выбор области теперь понятен. Но сейчас у меня не строится твердотельная модель. Выводит такую ошибку.
Изначально на одном сечении я импортировала объект

Добавлено спустя 1 час 4 минуты:
если

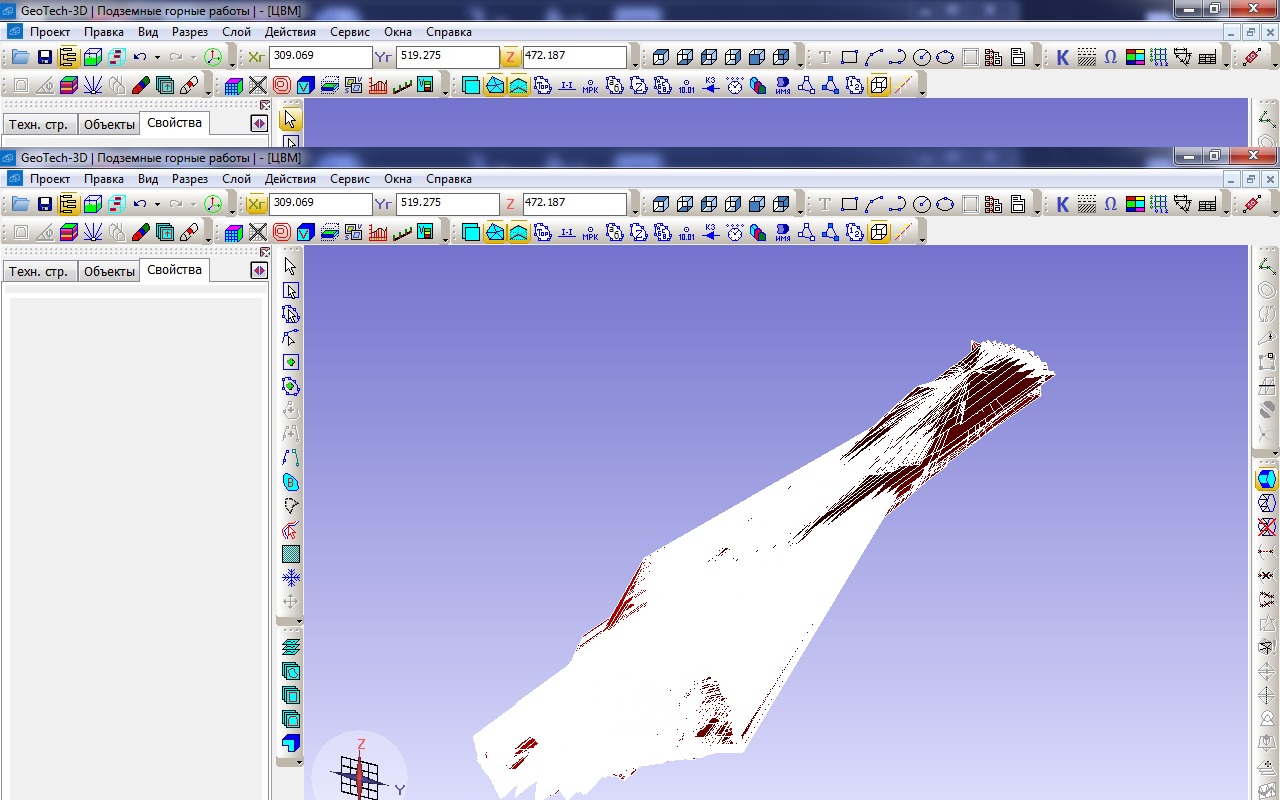

выбираю режим при составлении твердотельной модели "Лазерная съемка" и получаю вот такой результат
Вложения
elpi
Репутация: 0
Лояльность: 0
Сообщения: 7
Зарегистрирован: 26.01.2016
С нами: 2 года 11 месяцев

1. создаю новое сечение

#6 elpi » 24.03.2017, 07:15

и на этом сечении создаю контур в виде многоугольника.
2. через инструмент построить твердотельную модель соединяет контура (кстати, штольня с камерой - это всё один контур ), но соединяет неверно
Вложения
строит неверную модель
elpi
Репутация: 0
Лояльность: 0
Сообщения: 7
Зарегистрирован: 26.01.2016
С нами: 2 года 11 месяцев

#7 Леонид » 27.03.2017, 16:37

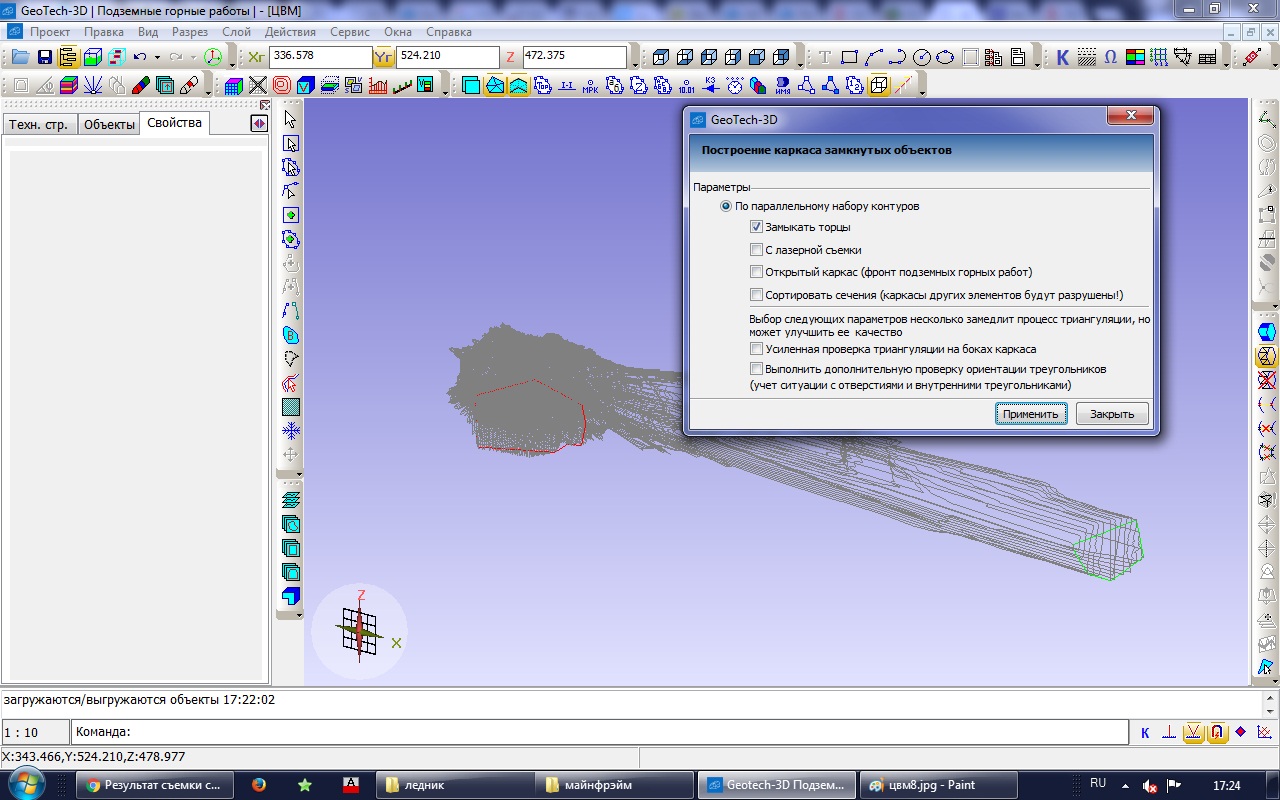

при построении каркаса установите галку Триангуляция облака точек 6
Леонид
Репутация: 2
Лояльность: 0
Сообщения: 40
Зарегистрирован: 03.04.2013
С нами: 5 лет 9 месяцев

нет такого варианта

#8 elpi » 30.03.2017, 12:26

как Триангуляция облака точек 6. Где?

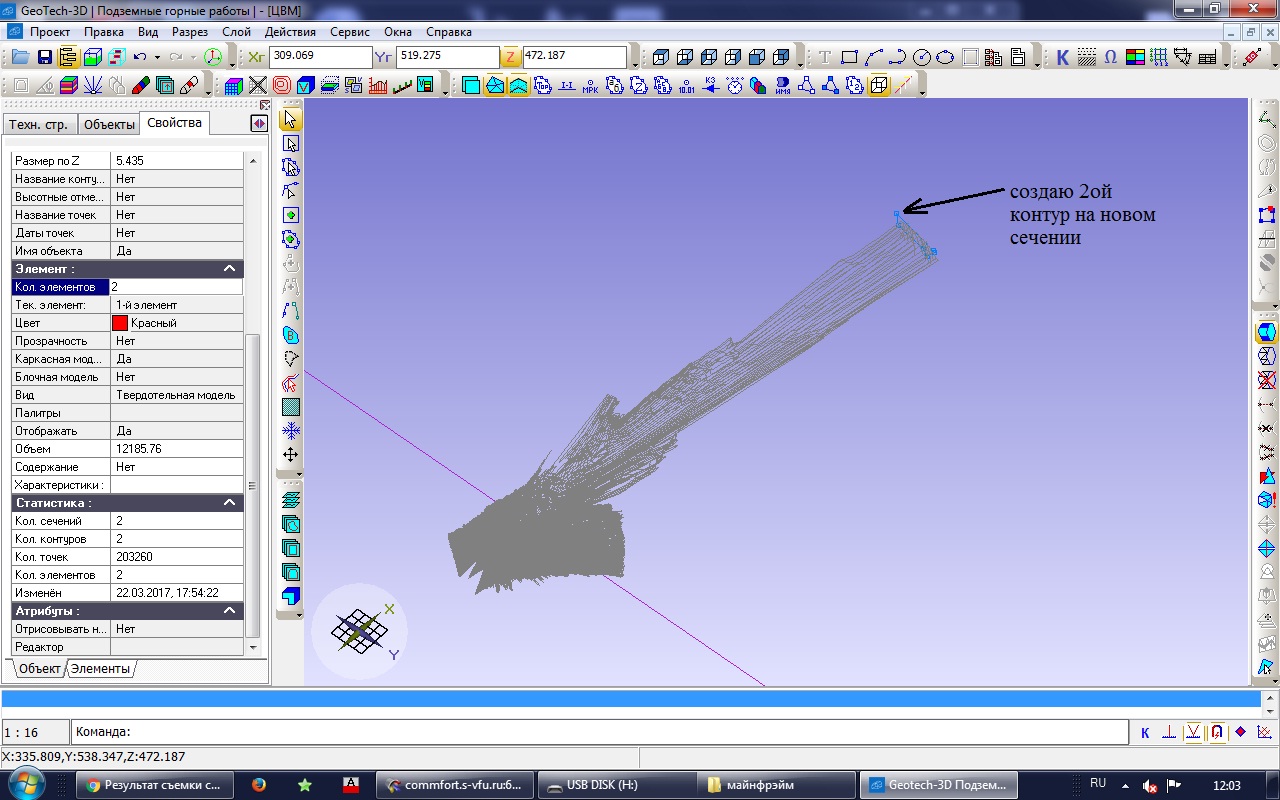

Еще добавила одно сечение

Добавлено спустя 4 минуты 18 секунд:
когда

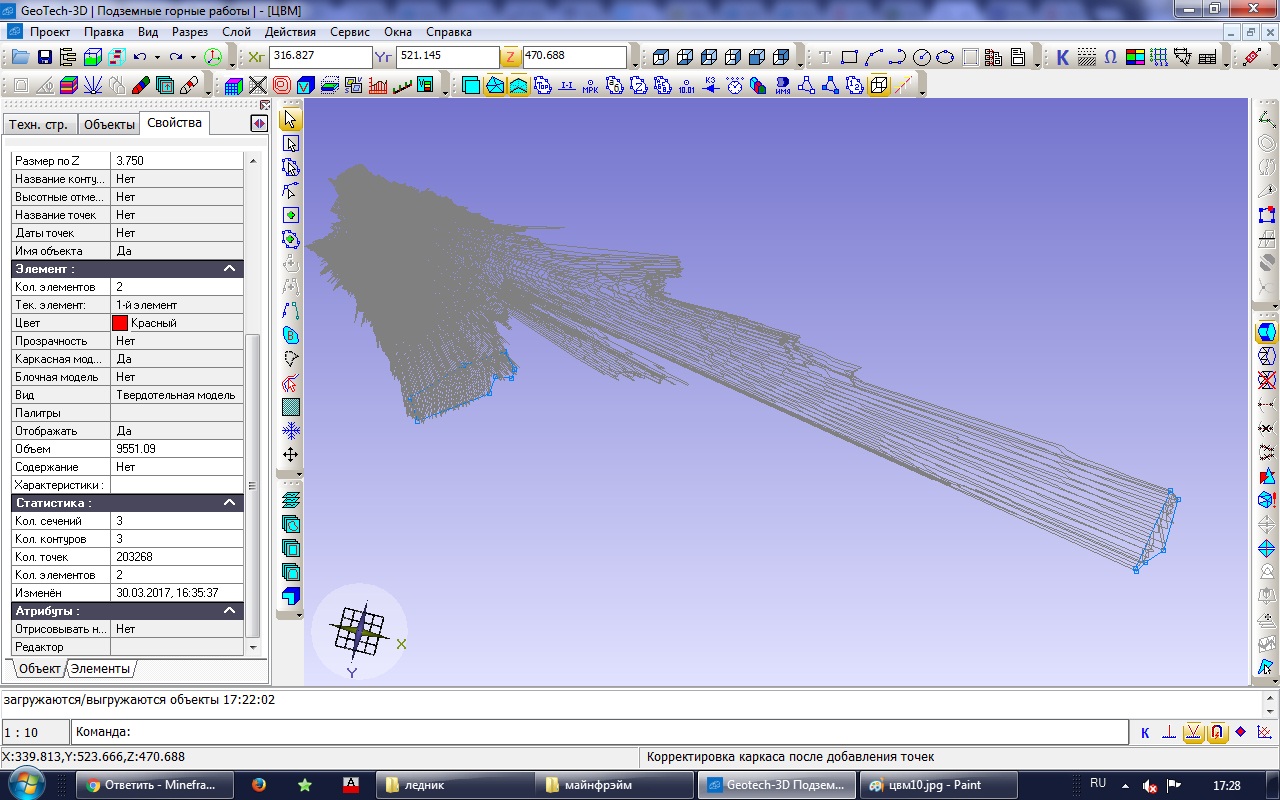

делаю удалить треугольники, в принципе ненужные удаляются, но это очень долго сидеть надо и к тому же твердотельн.модель искажается при этом. Некорректная получается модель
Вложения
Еще добавила одно сечение, но все равно твердотельная модель выходит неверно. Где вариант триангуляция облака точек 6?
elpi
Репутация: 0
Лояльность: 0
Сообщения: 7
Зарегистрирован: 26.01.2016
С нами: 2 года 11 месяцев

#9 Леонид » 30.03.2017, 18:06

данная функция доступна в в версии mineframe 6.1 и выше, обратитесь за обновлением, текущая версия 7,0.
также объединять разные съемки в одну на глаз не совсем правильно.

Добавлено спустя 39 минут 19 секунд:
приложите объект он поможет дать вам реальные рекомендации.
Леонид
Репутация: 2
Лояльность: 0
Сообщения: 40
Зарегистрирован: 03.04.2013
С нами: 5 лет 9 месяцев

Спасибо большое!!

#10 elpi » 11.04.2017, 09:56

Обновилась, получилось. Но есть вопросы все-равно.

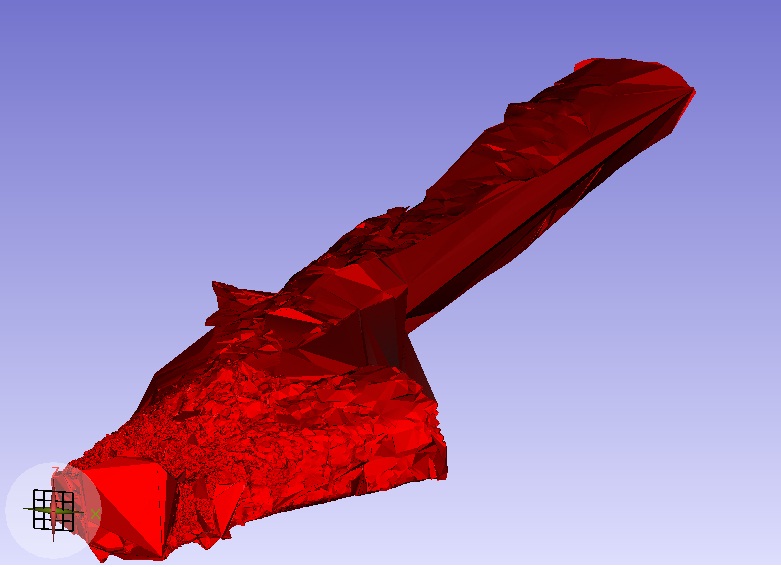

Получается такая модель.
Вопросы записаны как комментарии к изображениям.
Вложения

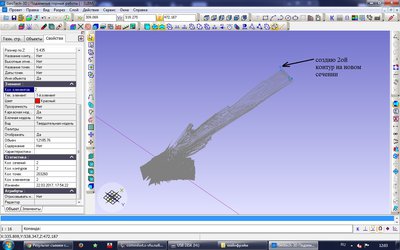

3d модель ЦВМ 7.jpg

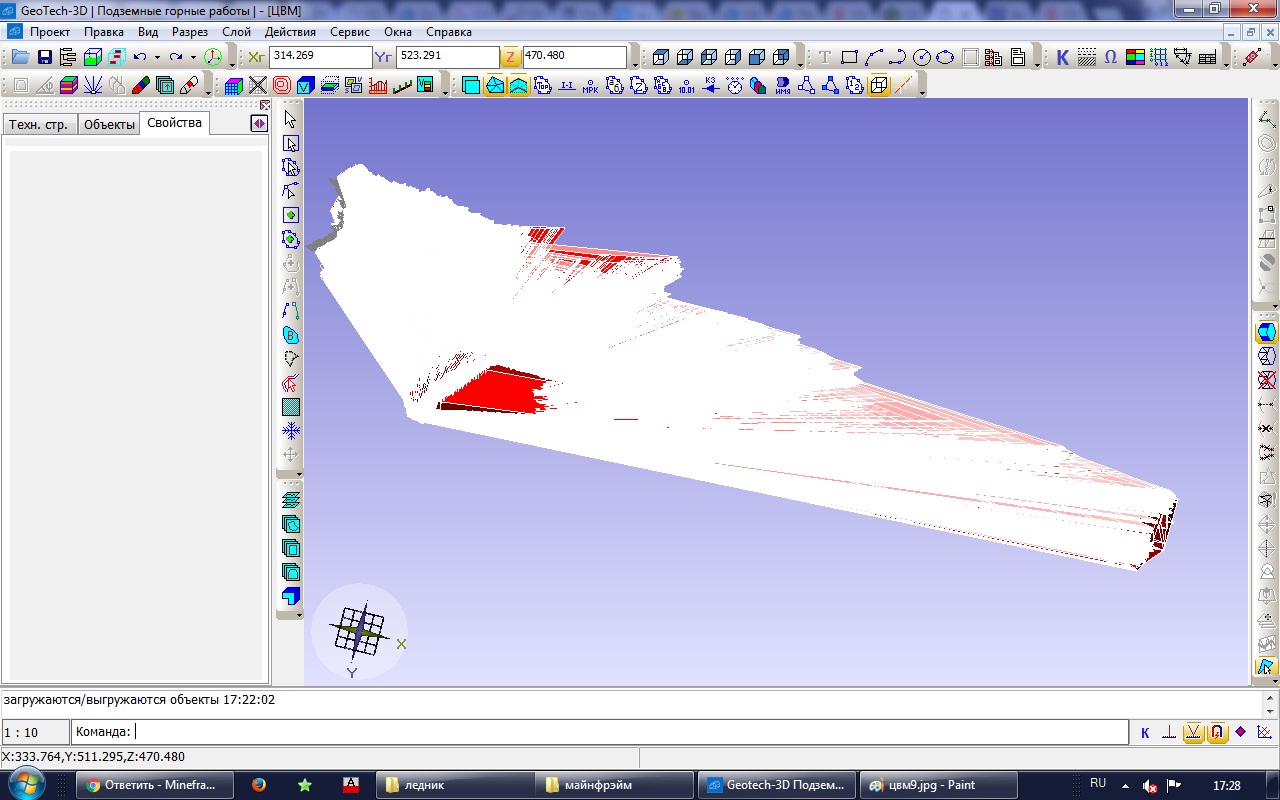

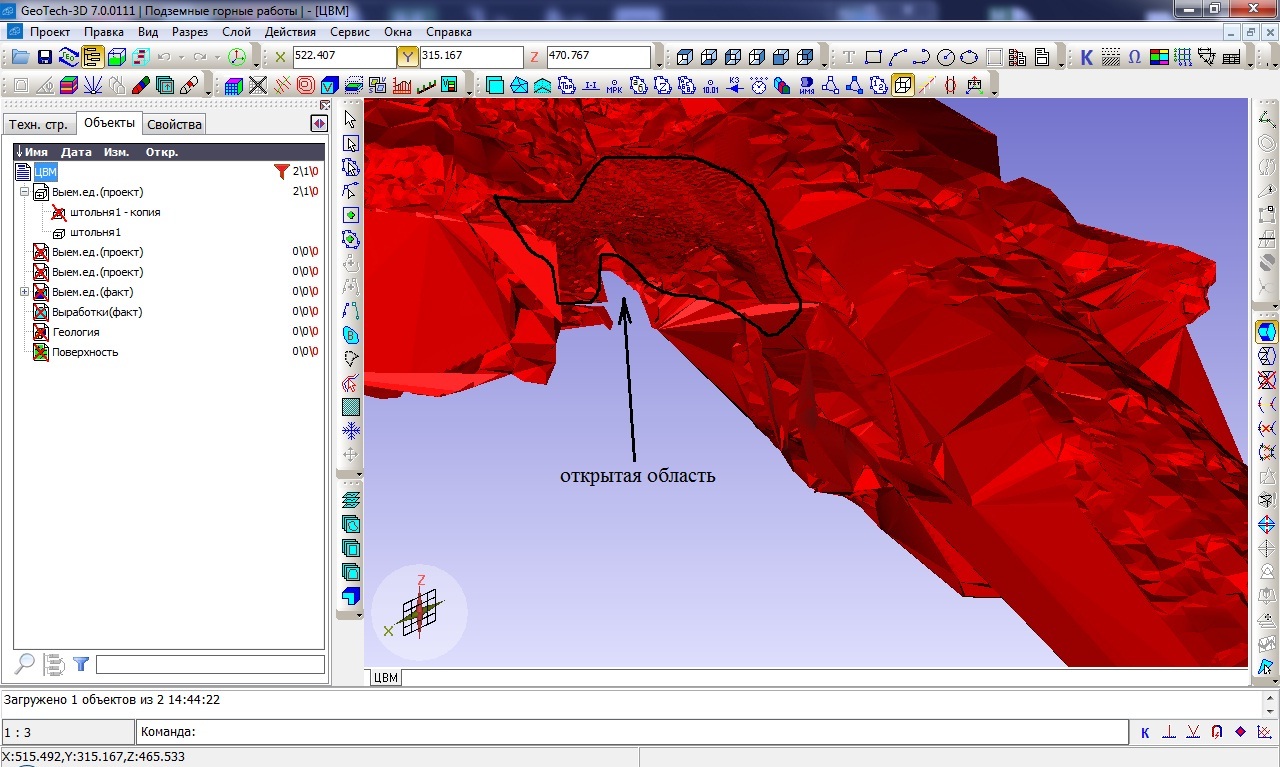

Если после построения убираю лишние треугольники, в принципе получается, но каркас открытый. как его закрыть?
3d модель ЦВМ посл3.jpg

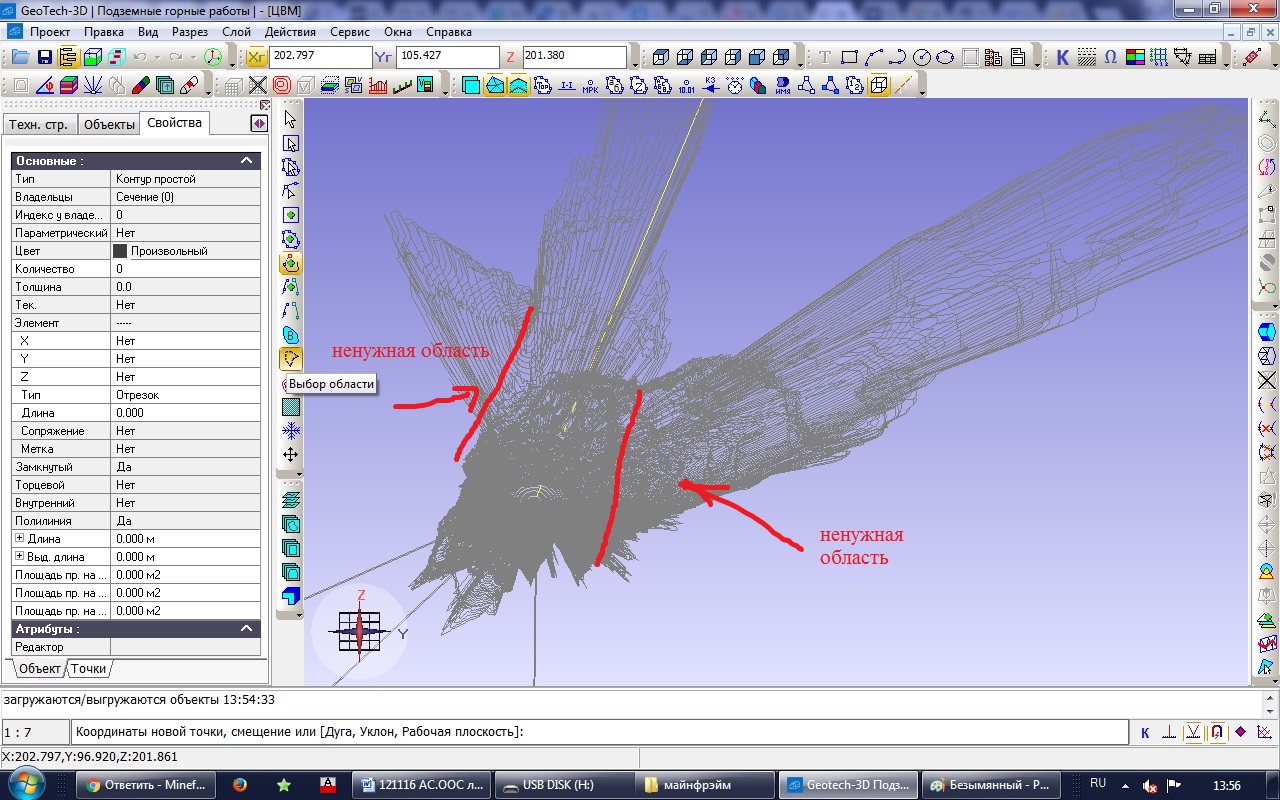

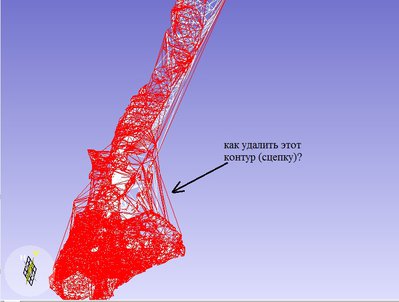

как убрать лишнюю область? выделить контур, сцепки не получилось.

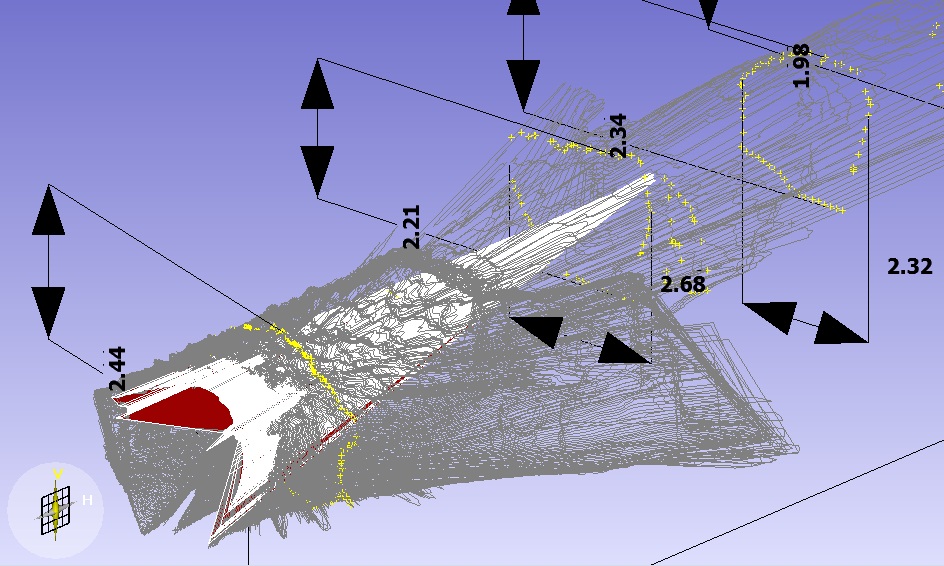

3d модель ЦВМ посл .jpg
не совсем корректная в области сопряжения штольни с камерой.
elpi
Репутация: 0
Лояльность: 0
Сообщения: 7
Зарегистрирован: 26.01.2016
С нами: 2 года 11 месяцев
