#1 Семиряков Вадим » 14.10.2013, 17:22

Не получается построить правильно каркасную модель - копирую поочередно контуры, вставляю на отдельно создаваемые сечения объекта (произвольную секцию), а ребра треугольников проходят не там, где стоят сцепки.
Вложения
Не правильно строится твердотельная модель.doc
(284 КБ) Скачиваний: 459
Семиряков Вадим
Репутация: 0
Лояльность: 0
Сообщения: 19
Зарегистрирован: 09.08.2013
С нами: 5 лет 7 месяцев

#2 Леонид » 19.10.2013, 16:22

нужен файл в формате .GTM
Леонид
Репутация: 2
Лояльность: 0
Сообщения: 40
Зарегистрирован: 03.04.2013
С нами: 5 лет 11 месяцев

#3 Alcanphell » 27.11.2015, 14:49

Столкнулся с той же проблемой. Вертикальная выработка – шахтный ствол. Все сечения разные по форме и количеству точек контура. Сечения добавляются путем создания новых типовых сечений с помощью импорта из DXF где сечение с координатами (0.000:0.000).
Триангуляция обоих типов (обход контура, мин. расстояния) результаты почти одинаковые (см. рисунок). Внесение сцепок поправляет дело, но при количество сцепок больше 2 реже 3 выдает ошибку сцепок, и не строит модель этого пролета совсем.
1) Как влияет на триангуляцию разное количество точек в смежных контурах?
2) Есть ли вообще возможность строить модель по разным по форме сечениям в программном комплексе?
3) Если есть необходимы методические указания для создания самих моделей, создания сечений, расстановки сцепок, подготовки сечения для корректной работы.
4) Какие есть еще варианты добавления сечений из DXF? Необходимо добавить к существующей выработке сечение, ранее импортированное из DXF в координатах.
5) Пример построения ТВЕРДОТЕЛЬНЫХ МОДЕЛЕЙ ВЕРТИКАЛЬНЫХ ГОРНЫХ ВЫРАБОТОК довольно скудный, необходимо дополнить его примером подобным моему.
Вложения

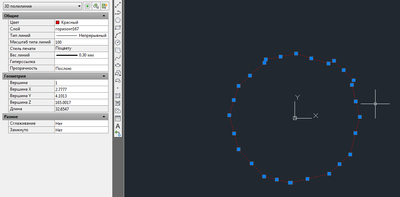

СечениеDXF

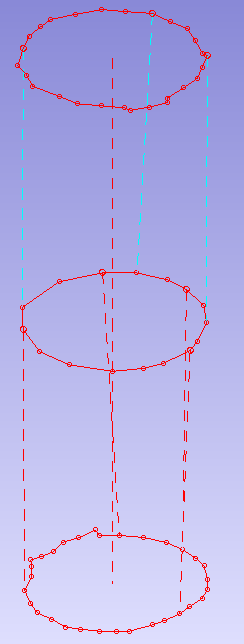

Сцепки

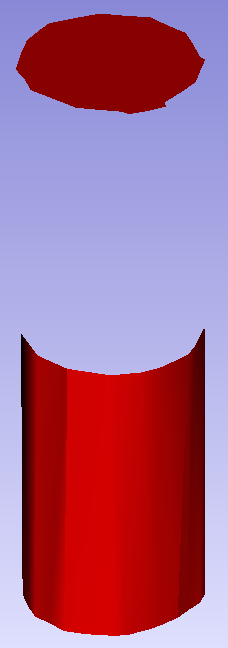

Результат Сцепки.png
Результат Сцепки
Результат Сцепки.png (9.95 КБ) Просмотров: 6523

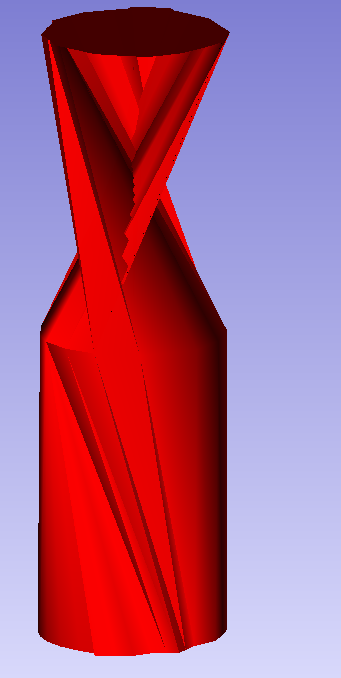

Обход

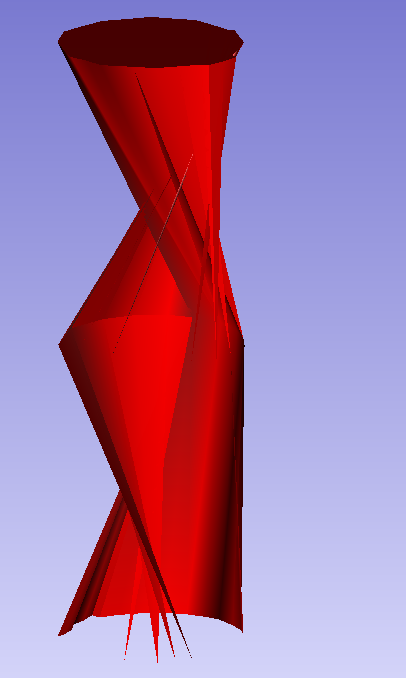

Мин.раст
Alcanphell
Репутация: 1
Лояльность: 0
Сообщения: 1
Зарегистрирован: 19.11.2015
С нами: 3 года 4 месяца

#4 admin » 30.11.2015, 14:29

Alcanphell, какой версией Вы пользуетесь?
Mineframe System
admin M
Администратор
Аватара
Возраст: 34
Откуда: Апатиты
Репутация: 1
Лояльность: 10
Сообщения: 18
Зарегистрирован: 02.04.2013
С нами: 5 лет 11 месяцев

#5 Zvonareva » 30.11.2015, 15:39

Alcanphell,

1) Для построения каркаса выработки необходимо, чтобы угол/азимут сечений совпадали. Если на одном сечении азимут стоит 90, а на другом 180, то и контура, расположенные на них, будут сориентированы по разному, и поэтому каркас выворачивается. Для получения правильной каркасной модели необходимо выставить для всех сечений одинаковые значения угла/азимута.

2) Да, каркасную модель можно строить по любым формам сечения. Если количество точек разное в смежных контурах, необходимо в настройках поставить триангуляцию по мин.расстоянию.
Zvonareva F
Откуда: Апатиты
Репутация: 1
Лояльность: 0
Сообщения: 4
Зарегистрирован: 05.07.2013
С нами: 5 лет 8 месяцев
